ECU Mazduino Compact (v2.5)

Gambaran Umum

ECU Mazduino Compact v2.5 adalah pengembangan terbaru dari platform Compact 4-channel dengan fokus pada peningkatan fleksibilitas output dan kestabilan pembacaan sinyal. Versi ini tetap ditujukan untuk firmware rusEFI dan Speeduino, cocok untuk konfigurasi 4-silinder sequential penuh atau 8-silinder paired.

Pembaruan v2.5:

  • Pembaruan Pin Mapping MCU pada High Side: High side kini menjadi dua kanal independen dengan mapping HS1 = PD15 dan HS2 = PD14
  • Optimasi Hall Input: Perbaikan jalur dan conditioning input hall (CKP/CMP) untuk sinyal trigger lebih stabil pada rpm rendah maupun tinggi
  • Optimasi Analog Input: Penyempurnaan filtering analog untuk meningkatkan akurasi pembacaan sensor dan ketahanan terhadap noise
  • PCB Optimization: Penyempurnaan routing dan konfigurasi jumper untuk fleksibilitas instalasi

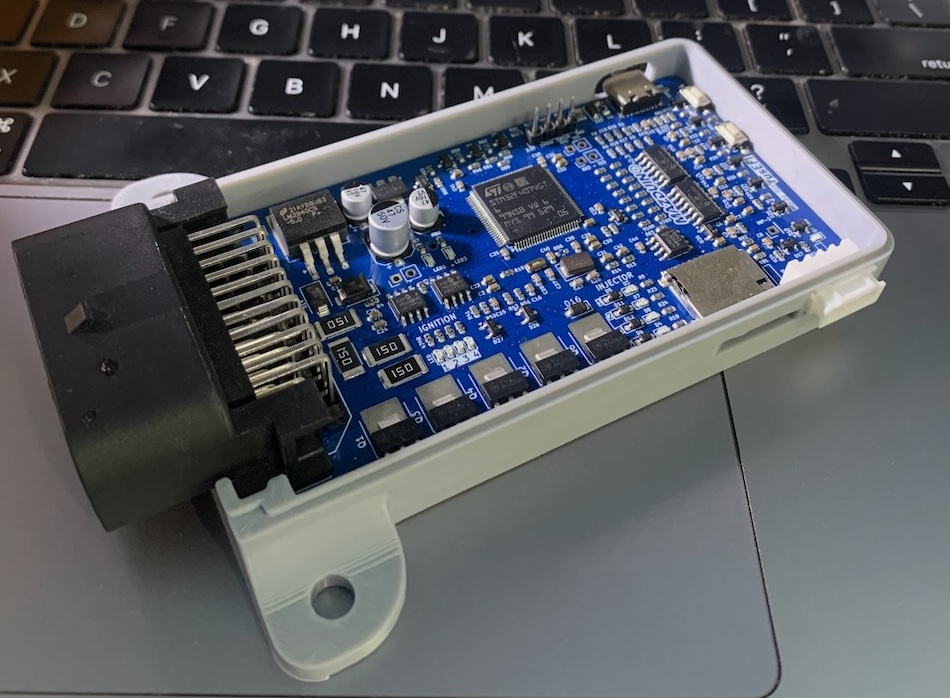

Mazduino Compact 4ch v2.5

Fitur Utama

Core Features

  • Input trigger utama untuk sensor CKP hall atau optical
  • Input trigger kedua untuk sensor CMP hall atau optical
  • 6 input analog (0-5V) untuk MAP, TPS, IAT, CLT, O2, dan 1 cadangan
  • Input knock sensor khusus dengan conditioning yang kompatibel firmware official
  • Catu daya 5V untuk sensor dengan perlindungan fuse internal
  • 3 input digital pullup untuk AC Switch, VSS, dan Clutch
  • 6x driver low-side arus tinggi 3A: 4 injektor + Idle 1 + Idle 2
  • 5x driver low-side arus rendah untuk main relay, fuel pump, AC compressor, fan, dan tacho
  • 4x output 12V atau 5V untuk sinyal koil pengapian
  • 2x High Side Switching untuk kontrol alternator, VVT, atau 12V switching tambahan
  • Prosesor 168 MHz ARM Cortex-M4
  • Komunikasi via CANbus, USB Type-C, dan Serial RX/TX
  • Konektor Yamaha 33-pin otomotif grade
  • Dukungan data logging SD Card

Pembaruan High Side (v2.5)

  • HS1 (utama) menggunakan pin MCU PD15
  • HS2 (tambahan) menggunakan pin MCU PD14
  • Pada konektor, terdapat opsi GND / HS2 (Jumper) untuk menyesuaikan mode pemakaian
  • Memungkinkan kontrol beban 12V lebih fleksibel untuk kebutuhan setup lanjutan

Optimasi Hall Input (v2.5)

  • Alokasi pin hall tetap: CKP = PD3 dan CMP = PD4
  • Peningkatan dilakukan pada sisi jalur/rangkaian input (tanpa perubahan pin mapping)
  • Tujuan optimasi: memperbaiki stabilitas trigger dan mengurangi gangguan noise

Optimasi Analog Input (v2.5)

  • Alokasi pin analog tetap: MAP, TPS, IAT, CLT, O2, dan spare analog tidak berubah
  • Perbaikan berada pada filtering dan kualitas conditioning sinyal analog
  • Tujuan optimasi: pembacaan sensor lebih konsisten dan akurat

Wiring dan Instalasi

Pin Mapping Konektor

ECU Mazduino Compact v2.5 menggunakan konektor Yamaha 33-pin dengan pin assignment sebagai berikut:

Mazduino Compact 33-pin Connector

Layout Konektor

11  10   9   8   7   6   5   4   3   2   1
22  21  20  19  18  17  16  15  14  13  12
33  32  31  30  29  28  27  26  25  24  23

Pin Assignment

Pin Fungsi Deskripsi
1 Injector 1 Channel injektor 1
2 Injector 2 Channel injektor 2
3 Injector 3 Channel injektor 3
4 Injector 4 Channel injektor 4
5 Idle 1 Output kontrol idle 1 (high current 3A)
6 Tacho/RPM Output tachometer
7 Fan Kontrol relay kipas
8 5V Output referensi 5V
9 12V Catu daya utama
10 Main Relay Kontrol relay utama
11 GND Ground
12 Idle 2 Output kontrol idle 2 (high current 3A)
13 Ignition 4 Channel pengapian 4
14 Ignition 3 Channel pengapian 3
15 Ignition 2 Channel pengapian 2
16 Ignition 1 Channel pengapian 1
17 Fuel Pump Kontrol relay pompa bahan bakar
18 AC Compressor Relay Relay kompresor AC
19 CKP / Trigger 1 Sensor posisi crankshaft
20 GND Ground
21 GND / HS2 (Jumper) Ground atau High Side 2 (sesuai konfigurasi jumper)
22 HS1 High Side Output 1
23 CLT Sensor suhu coolant
24 TPS Sensor posisi throttle
25 O2 Sensor oksigen
26 MAP Sensor tekanan manifold
27 IAT Sensor suhu udara masuk
28 Spare Analog Input Input analog cadangan
29 CMP / Trigger 2 Sensor posisi camshaft
30 Knock Sensor Input sensor knock
31 AC Switch Input Input switch AC (aktif ground)
32 Clutch Switch Input posisi kopling
33 VSS Sensor kecepatan kendaraan

Pin Mapping MCU (v2.5)

Pin mapping MCU untuk STM32F407VGT6 pada v2.5:

Fungsi Pin MCU Perubahan v2.5
Output Pengapian 1 PE15 -
Output Pengapian 2 PE14 -
Output Pengapian 3 PD13 -
Output Pengapian 4 PE5 -
Output Injeksi 1 PD8 -
Output Injeksi 2 PB15 -
Output Injeksi 3 PB14 -
Output Injeksi 4 PB13 -
Sensor MAP PA0 -
TPS PA6 Optimasi rangkaian input
Sensor IAT PA5 Optimasi rangkaian input
Sensor CLT PA4 Optimasi rangkaian input
Sensor O2 PA1 Optimasi rangkaian input
Battery/Voltage Ref PA2 Optimasi rangkaian input
Knock Input PA3 -
Analog Spare Input 1 PB1 Optimasi rangkaian input
Analog Spare Input 2 PA7 Optimasi rangkaian input
AC Input PB0 -
Clutch Input PE13 -
VSS PD7 -
CKP PD3 Optimasi jalur hall input
CMP PD4 Optimasi jalur hall input
Tacho PC9 -
Fuelpump Relay PC8 -
FAN Relay PA15 -
AC Compressor Relay PC7 -
Main Relay PE8 -
Idle 1 PD9 -
Idle 2 PD10 -
High Side Output 1 (HS1) PD15 🔄 Pin high side diperbarui
High Side Output 2 (HS2) PD14 🆕 Kanal high side baru
TXD1 PA9 -
RXD1 PA10 -
TXD3 PB10 -
RXD3 PB11 -
TXCAN PD1 -
RXCAN PD0 -
SD CS PD2 -
SPI3 CLK PC10 -
SPI3 MISO PC11 -
SPI3 MOSI PC12 -

Spesifikasi Teknis

Parameter Nilai
Input Voltage 12V (9V - 16V)
MCU STM32F407VGT6
Clock Speed 168 MHz
Flash Memory 1MB
RAM 192KB
Analog Inputs 7 channels (0-5V)
Digital Inputs 4 channels
Ignition Outputs 4 channels (12V/5V)
Low Side MOSFET Outputs 6 channels (4 Injector + Idle 1 + Idle 2, 3A max)
Auxiliary Outputs 7 channels
High Side Output 2 channels (HS1 + HS2)
Communication USB-C, CAN, Serial
Data Logging SD Card
Operating Temp -40C to +85C
Dimensions 100mm x 80mm
Connector Yamaha 33-pin
