Dokumentasi Mazduino

Selamat datang di dokumentasi resmi Mazduino. Mazduino membuat perangkat manajemen mesin standalone open-source berbasis mikrokontroler ARM Cortex beserta perangkat pendukungnya.

Lini Produk

Lini Isi Mulai dari
ECU Engine Control Unit standalone, firmware rusEFI dan Speeduino Mazduino LITE
Dash Display Layar digital yang menampilkan data ECU secara real-time Racedash

Baru pertama kali? Lihat Memulai di bawah — langkahnya berbeda untuk ECU dan untuk dash.

ECU

Engine Control Unit standalone berbasis ARM Cortex, dikonfigurasi lewat TunerStudio. Mazduino mengembangkan firmware sendiri berbasis rusEFI, dan itu yang disarankan agar seluruh fitur board terpakai optimal. Sebagian board juga dapat menjalankan Speeduino, tetapi pengembangannya sudah dihentikan — lihat tabel kompatibilitas.

Download Firmware ECU

⬇ Download Firmware Mazduino di GitHub Releases

Setiap release sudah berisi:

  • File .hex / .bin siap flash untuk setiap board
  • File .ini TunerStudio yang matching — selalu gunakan dari rilis yang sama dengan firmware
  • Changelog perubahan dari versi sebelumnya

Panduan lengkap cara flash dan pemilihan firmware ada di halaman Downloads.

Firmware untuk Racedash terpisah dan diperbarui lewat aplikasi DashTune atau Mazduino Flasher — lihat halaman dash masing-masing.

Model

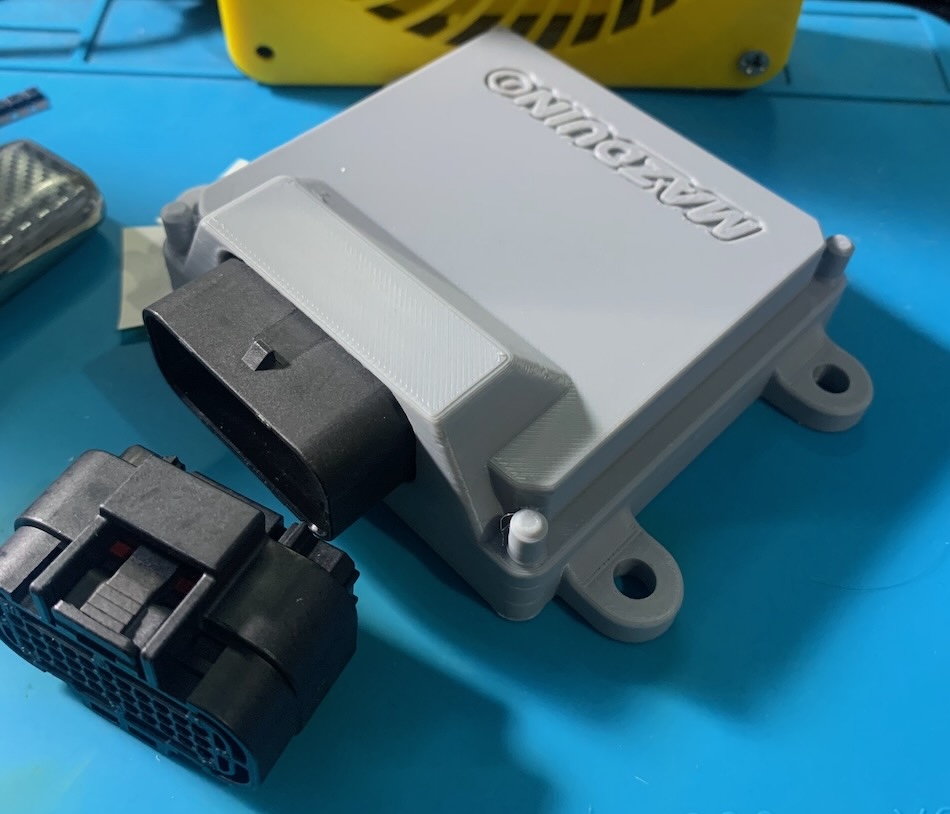

Mazduino LITE

Solusi ECU compact terbaru untuk engine 4-silinder dengan Wasted Spark builtin IGBT dan fitur modern.

Mazduino LITE

Fitur Unggulan:

  • 4 channel injector + 2 channel ignition
  • 168 MHz ARM Cortex-M4 processor
  • Support Hall/Optical dan VR sensors
  • 6 analog inputs + 5 digital inputs
  • CAN Bus, USB Type-C, Serial communication
  • SD card data logging
  • Konektor Yamaha 33-pin

Ideal untuk:

  • Engine 4-silinder (NA, Turbo, Supercharged)
  • Street dan track applications
  • Motorcycle high-performance
  • Marine dan industrial applications

Dokumentasi Mazduino LITE v0.1

Dokumentasi Mazduino LITE v0.2

Dokumentasi Mazduino LITE v0.3 — versi terbaru

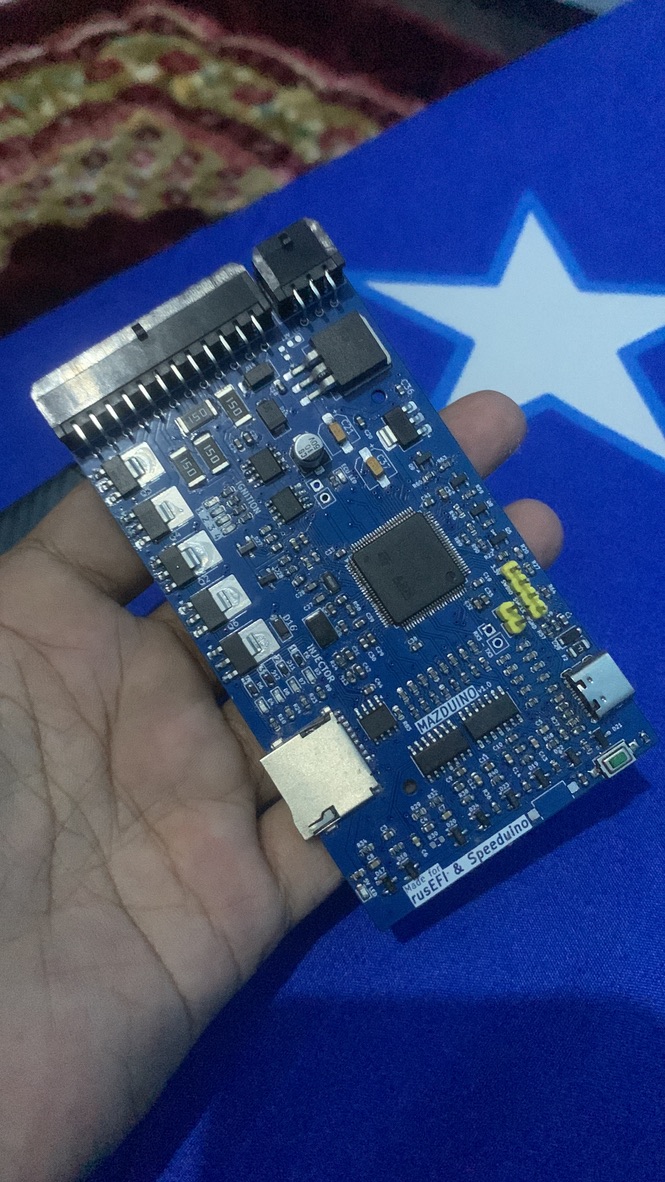

Mazduino Compact 4ch

Engine Control Unit 4-channel yang kompak, dirancang untuk mesin yang lebih kecil dan aplikasi dengan keterbatasan ruang.

Mazduino Compact 4ch v1 Mazduino Compact 4ch Latest
Mazduino Compact 4ch v1 Mazduino Compact 4ch Latest

Fitur Umum:

  • 4 channel injeksi
  • Faktor bentuk kompak
  • MCU ARM Cortex-M4 168 MHz
  • Kompatibel dengan rusEFI dan Speeduino

Versi yang Tersedia:

  • v1 - Konektor Microfit 30-pin (2x12 + 2x3)
  • v2.1 - Konektor Yamaha 33-pin + Knock Sensor
  • v2.2 - High Side Switching untuk alternator/VVT control
  • v2.3-v2.4 - Pin mapping yang dioptimalkan, perbaikan knock sensor, dan RTC battery support
  • v2.5 - Dual high side output, optimasi Hall Input, dan optimasi Analog Input

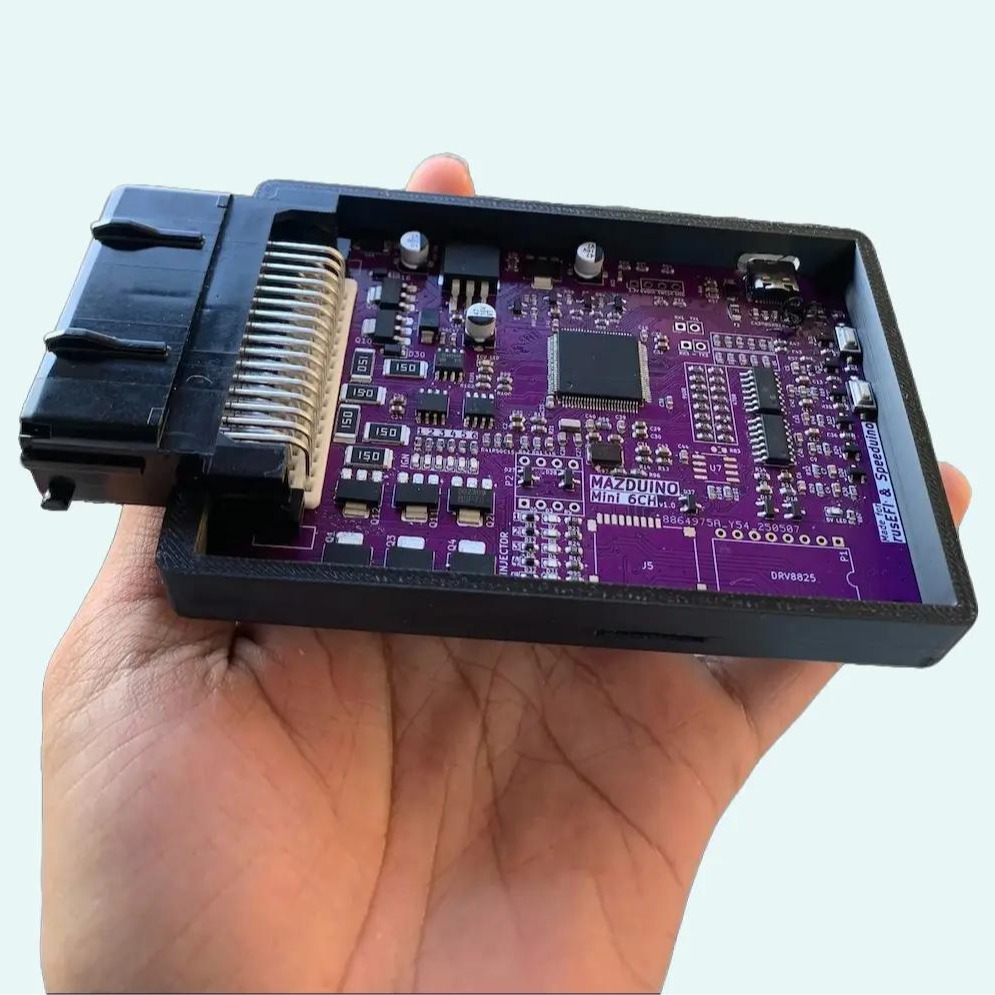

Mazduino Mini 6ch

Engine Control Unit 6-channel berfitur lengkap untuk kontrol injeksi sequential penuh.

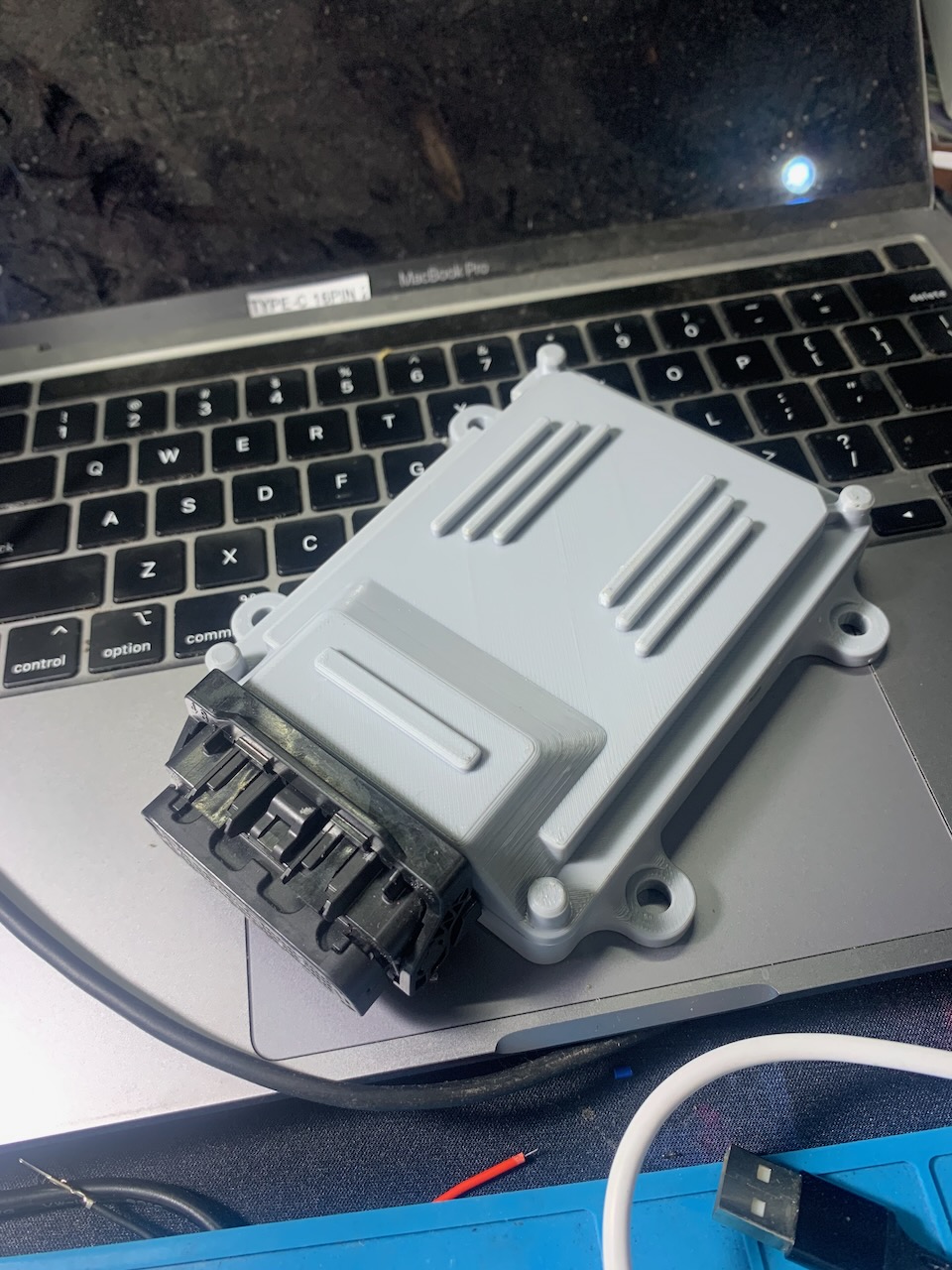

Mazduino Mini 6ch Mazduino Mini 6ch New Case
Mazduino Mini 6ch Mazduino Mini 6ch New Case

Fitur Umum:

  • 6 channel injeksi
  • Operasi sequential penuh
  • MCU ARM Cortex-M4 168 MHz
  • Kemampuan I/O yang diperluas
  • Kompatibel dengan rusEFI dan Speeduino

Versi yang Tersedia:

  • v1.0-v1.2 - Versi standar dengan fitur dasar
  • v1.3 - Dengan Knock Input dan Electronic Throttle Body (ETB)
  • v1.3B - MCU lebih cepat, input analog TPS2 tambahan, dan optimisasi hardware
  • v1.3C - Optimisasi pin MCU, knock input tunggal, dan VDrive ignition terpisah untuk channel 1-4 dan 5-6
  • v1.3D - Pembacaan sensor analog lebih stabil dan terminasi CAN onboard; pinout sama dengan v1.3C - versi produksi terakhir
  • v1.4 - Bukan versi produksi (dokumentasi referensi); versi produksi terakhir adalah v1.3D

Mazduino Core

ECU generasi baru berbasis konektor otomotif 48-pin dengan arsitektur I/O yang lebih lengkap dari lini Mini 6CH, dilengkapi dual ETB, dual CAN bus, dan kombinasi input Hall + VR.

Mazduino Core

Fitur Umum:

  • MCU ARM Cortex-M4 180 MHz
  • Dual ETB (ETB1 & ETB2) dan Dual CAN Bus
  • Kombinasi input Hall/Digital dan VR
  • Konektor otomotif 48-pin
  • Firmware rusEFI based

Dokumentasi Mazduino Core rev0

Mazduino X600

ECU dengan layar 4.3 inci terintegrasi — unit dash dan ECU menjadi satu, sehingga tidak memerlukan dash display terpisah.

Dokumentasi Mazduino X600

Dash Display

Layar digital yang menampilkan data ECU secara real-time — RPM, gigi, kecepatan, dan pembacaan sensor. Dash membaca data dari ECU lewat CAN Bus atau Serial; ia tidak mengendalikan mesin.

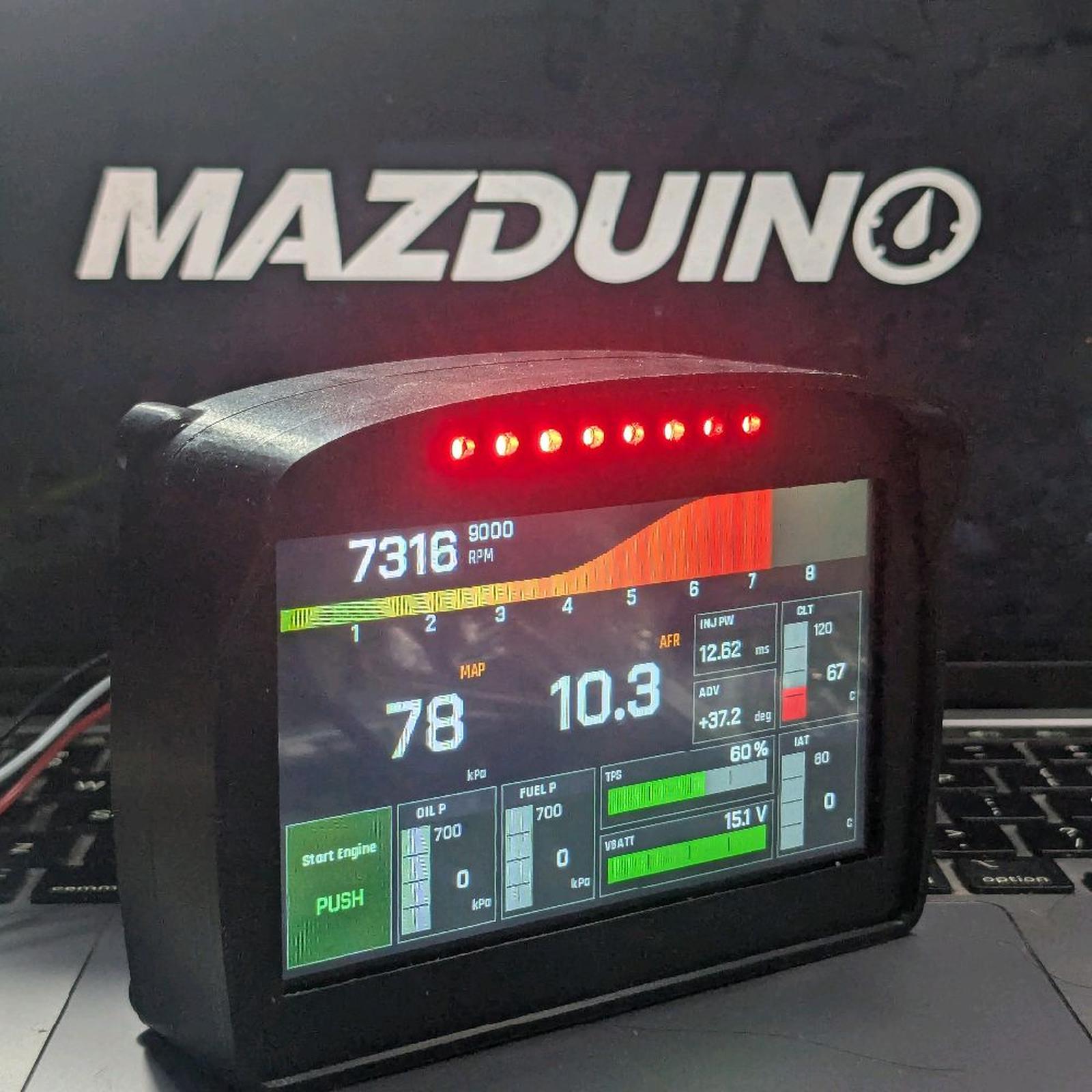

Mazduino Racedash

Racedash 3.5" / 4" Racedash Pro
Mazduino Racedash Mazduino Racedash Pro M4

Varian yang Tersedia:

ECU yang didukung: rusEFI, Haltech, MaxxECU, Speeduino, dan OBD-II. Untuk OBD-II hanya varian CAN Bus (ISO 15765-4) yang didukung dan tidak semua mobil dapat dibaca — lihat batasannya.

Cara mengaturnya berbeda antar varian:

  • Racedash 3.5" & 4" — lewat browser di mazduino.com/display-control atau lewat aplikasi DashTune, keduanya melalui WiFi yang dipancarkan dash.
  • Racedash Pro M4 / M5 / M7 — lewat aplikasi DashTune melalui Bluetooth, atau dari layar sentuh dash itu sendiri. Varian ini tidak dapat diatur lewat browser.

Memulai

Kalau Anda memakai ECU

  1. Pilih Model — Pilih ECU yang sesuai dengan kebutuhan mesin dan aplikasi Anda
  2. Install Firmware — Download dan flash firmware dari github.com/mazduino/mazduino-fw
  3. Konfigurasi TunerStudio — Load file .ini yang sesuai dan atur parameter mesin
  4. Mulai Tuning — Gunakan base map sebagai titik awal dan sesuaikan untuk aplikasi spesifik Anda

Kalau Anda memakai Racedash

  1. Pasang dash — Sambungkan ke ECU lewat CAN Bus atau Serial sesuai pinout di halaman varian Anda
  2. Pilih protokol ECU — Sesuaikan dengan ECU yang dipakai; tidak perlu ganti firmware
  3. Atur tampilan — Pilih template, data tiap panel, dan lampu peringatan lewat browser atau aplikasi DashTune

Dokumentasi

Panduan Umum

  • Downloads - Firmware Mazduino, file .ini untuk TunerStudio, dan panduan flashing
  • Manual TunerStudio - Panduan lengkap tuning dan konfigurasi ECU
  • Tentang - Informasi lengkap tentang proyek Mazduino

Dokumentasi Hardware — ECU

Dokumentasi Hardware — Dash Display

Dukungan

Untuk dukungan teknis, pertanyaan, atau kontribusi, silakan kunjungi forum komunitas kami atau repositori GitHub.

PCB Design dan Technical Resources

Untuk informasi detail mengenai PCB design, schematic, dan Bill of Materials (BOM) untuk perangkat keras Mazduino, silakan kunjungi:

Mazduino Wiki

Wiki ini berisi:

  • Schematic lengkap untuk semua versi
  • PCB layout dan routing details
  • Bill of Materials (BOM) dengan part numbers
  • Assembly notes dan manufacturing guidelines
  • Design considerations dan engineering decisions
  • Revision history dan changelog detail
